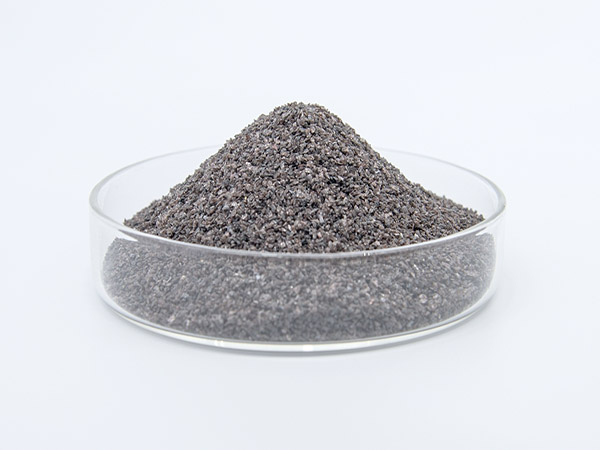

一、化學成分



　　1、氧化鋁含量：棕剛玉磨料的主要成分為氧化鋁（Al?O?），其含量應不低于95%，有些高品質產品甚至可達到95%-97%左右。



　　2、雜質含量：磨料中不得摻入有害成分和有標準規(guī)定的雜質。具體而言，鐵含量應不高于0.1%，鈣和鈉的含量應不高于0.5%。此外，新國標GB/T 3043-2000還增加了對三氧化二鐵、二氧化硅、氧化鈣、二氧化鋯、氧化鎂等成分的檢測方法和相關標準。



　　二、物理性能



　　1、硬度：棕剛玉磨料的硬度應不低于9.0，這是衡量其耐磨性的重要指標。



　　2、密度：磨料的密度應不低于3.85g/cm³，這反映了其結構的致密性。



　　三、顆粒特性



　　1、晶體狀態(tài)：棕剛玉磨料應呈多晶結構，晶粒尺寸應均勻，無明顯的單晶體和氣孔。



　　2、顆粒形狀：顆粒應呈規(guī)則形狀，如規(guī)則六面體或等軸晶體，且表面光滑無毛刺。不應有過多的細長顆粒和不規(guī)則顆粒。



　　3、粒度范圍：棕剛玉磨料的粒度范圍廣泛，從F4至F220不等，可根據具體需求選擇。



　　4、顆粒度數：根據不同粒度范圍，有相應的顆粒度數規(guī)定。



　　5、磨損率：磨料的磨損率應不高于1.0%，這反映了其使用壽命和穩(wěn)定性。
